本次 第35届 TEC Awards 技术成就奖提名包括23个技术成就大奖和8个创新成就大奖

Phoenix Audio Gyrator EQ/500入围提名名单

 终奖项归属将在2020年1月18日的NAMM SHOW展会期间揭晓

这里就介绍一下phoenix这款模块,以及500模块是什么?



Phoenix Audio Gyrator EQ/500

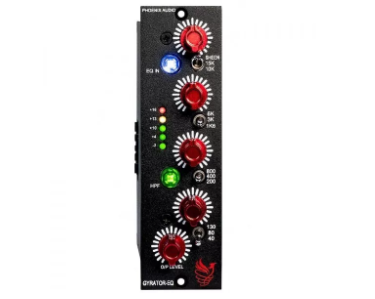

gyrator 500

Phoenix Audio Gyrator EQ/500是一款高度通用的四频段电感型均衡器。

回转器以DRS EQ 500为模型,具有所有新的可选频率位置和专用的“光泽”控制,用于提升25千赫的频率。

回转器均衡器配备24V电源,在紧凑的500系列模块中提供与全尺寸凤凰音频处理器相同的强大声音。



电感型均衡:

 Gyrator EQs初于20世纪70年代推出,以其高度音乐性而闻名。与Neve和API的有源电感设计相似,回转器EQs具有随着增益增加而变窄的比例带宽。

然而,老式回转器EQs往往大、重、噪音大。凤凰音频回转器EQ 500采用固态设计,不仅解决了这些问题,而且改进了原始设计。

四波段固定设计:

 Gyrator EQ 500配有四个频段,每个频段有三个可选频率,使用起来非常简单。低频带一直延伸到40赫兹,用于丰富、繁荣的低频。

可切换高通滤波器可用于创建x特的普泰克式均衡器曲线。两个中间带非常适合在低中间切割泥巴,增加树皮和咬痕,或驯服粗糙。

高频带有一个固定在25千赫的专用“光泽”控制装置,用于增加轨道的存在——非常适合给声学仪器注入新的生命。

满功率:

像 Phoenix Audio 500系列的所有模块一样, Gyrator EQ 500配备了24V升压变压器,以提供真正的音质设计,而不受16V盒子设计的限制。

这也使回转均衡器能够提供真实的模拟饱和。在较低的音量下,回转器提供超干净、透明的声音,但是转动转盘来驱动输出级,以获得饱满、完全饱和的音调。

功能:

两种格式: Gyrator/500 GyratorEQ 500:单声道500系列,不带前置放大器/直接输入(工作电压为24伏);带前置放大器/直接输入的上升双均衡器回转器均衡器:带上升系列前置放大器/直接输入的立体声1RU带前置放大器/DI的上升一个均衡器回转器均衡器:带上升系列前置放大器/DI的单声道1/2RU

 Gyrator均衡器+高通滤波器的4个频段:高–25K(光泽)15K,10K,(倾斜均衡器);嗨,3K 6K,1K6(钟形曲线方程);低中频–800赫兹、400赫兹、200赫兹(钟形曲线均衡器);低–130赫兹、80赫兹、40赫兹(搁架均衡器);80赫兹、12分贝/八度的高通滤波器

均衡器切割/提升级别:每波段16分贝切割/提升-所有均衡器波段都被步进/定位到21个位置,以便于回忆和立体声操作,以便母带或混音总线

 Gyrator-EQ/500具有总步进输出电平,即使在EQ旁路时,也有+15 db的附加增益,允许输出衰减器用于驱动输出级和变压器对声音进行着色和饱和,即使EQ旁路时也是如此

凤凰音频的甲级DSOP-2输出放大器,带定制变压器24v PSU制造,因此您可以感受到“真实”单元的声音,而不受标准Lunchbox电压16v下运行的限制



那500模块又是什么来头呢?

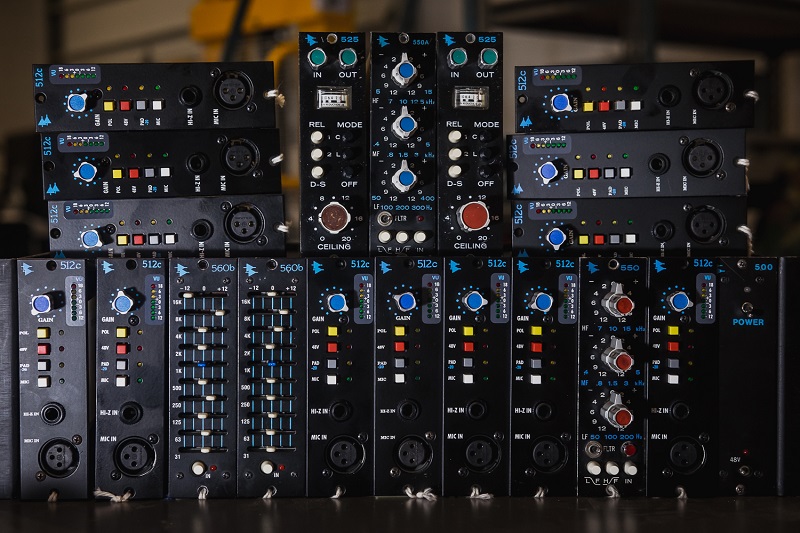

500SeriesBuyersGuide2

500系列模块是由一个紧凑的机架单元中的大量不同信号处理模块组成。麦克风前置放大器,均衡器,压缩机,DI盒、过滤器、效果器等等你可以从各种各样的制造商那里找到它的500系列版本。

500系列的发展见证了许多不同制造商的一系列新设计,包括许多为非常特殊的任务量身定制的专业模块。

无论是扩声还是求和、混响还是去混响、失真还是数字延迟,都有很多模块可供选择。现场录音和传统录音都受益于丰富的选择。

无论您的音频需求是什么,可能有一个500系列模块可以实现它。这就是500系列格式如此出色的原因——以合理的成本选择您所需要的,并创建您自己的 立机架。

当需要切换到新的东西时,换出模块和改变信号流既快速又容易。

500模块 机架

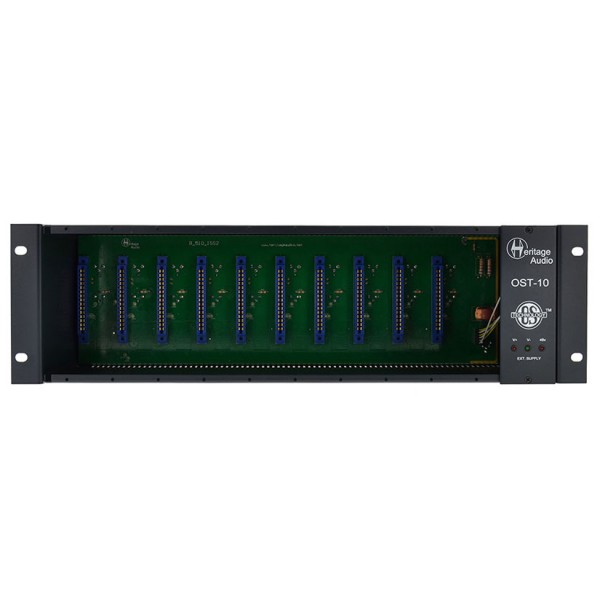

heritage audio ost 10 103899 1

除非您使用接受该格式的控制台,否则您将需要一个500系列机架来储存和驱动你的模块。机架的尺寸从2个插槽到10个插槽不等,可以是便携式的,也可以设计为标准的19英寸机架安装。大多数模块占用一个插槽,但根据模块的功能,有两个甚至三个插槽。 无论您选择何种模块配置,机架都提供电源和输入/输出接口,输入/输出由多引脚db-25平衡xlr trs插孔提供。根据机架的不同,您还可以使用内部配线、各种信号路由、立体声链接或音频求和。有几家生产500个机架的制造商,所以您有很多选择。

控制台的话像这样:

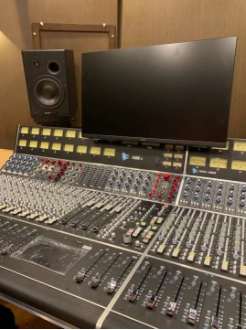

录音

∆ 乐王参与在上海音乐学院的调音台

500系列麦克风前置放大器

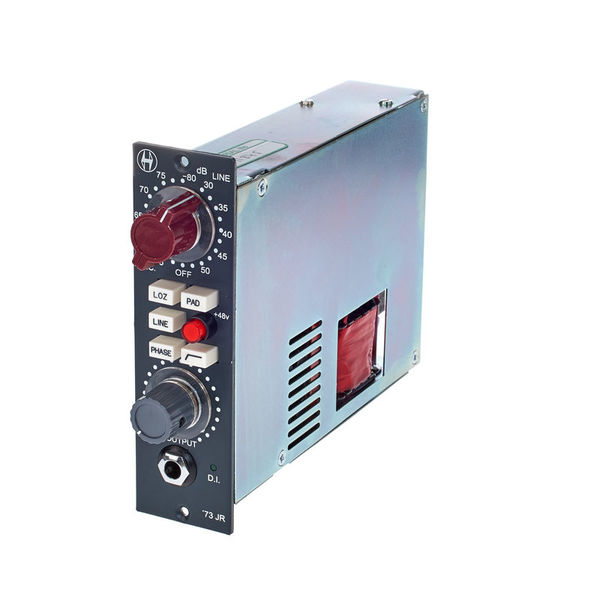

73JR2

∆ Heritage Audio 73 JR 500麦克风前置放大器

任何通道条的核心都是麦克风前置放大器,简称mic pre。这是麦克风信号和处理链其余部分之间的初始接口。因为麦克风的输出电平非常小,所以需要提高到“线电平”,之后可以用其他档位进行处理,包括放大。因此, 一步是“预扩增”。因为这是处理电信号的 一步,也是 关键的一步。当你沿着这条链前进时,这里发生的事情会被放大和倍增。 先,不仅不可能添加信号中从未出现过的内容,还需要做更多的工作来消除信号中不希望出现的方面(通过均衡或其他方式)。因此,您想尽可能用 讨人喜欢的方式将麦克风前置与麦克风匹配,以便在继续处理信号时让您的声音更好、生活更轻松。许多麦克风前置放大器还能够兼作线路和/或直接注入(DI)输入,因此作为与设备其余部分接口的 一步,它的重要性增加了。购买麦克风前置放大器时,请注意您的需求,以及是否需要支付额外功能的费用。如果你想把吉他直接插在你的架子上,或者通过前置放大器发送线路电平信号,那么你需要一个具有这些额外功能的麦克风前置放大器。如果你计划使用带状话筒,你将需要一个增益很大(通常至少60 dB)的话筒前置器,以便充分利用你的低电平带状话筒输出。

麦克风前置放大器非常适合500系列格式,因为它们只需要一些基本功能即可使用,例如48伏幻像电源(必须)、相位开关和增益控制。阿迪(通常是“插孔”)和线路/麦克风开关(通常是正面或背面的XLR输入)是额外的功能,可以增加您的路由选择。无论您选择哪种特定选项,录制时您都需要在500系列机架中至少有一个麦克风前置,通常总共有2或4个麦克风前置,这取决于您正在进行的录制和处理类型。

500系列均衡器

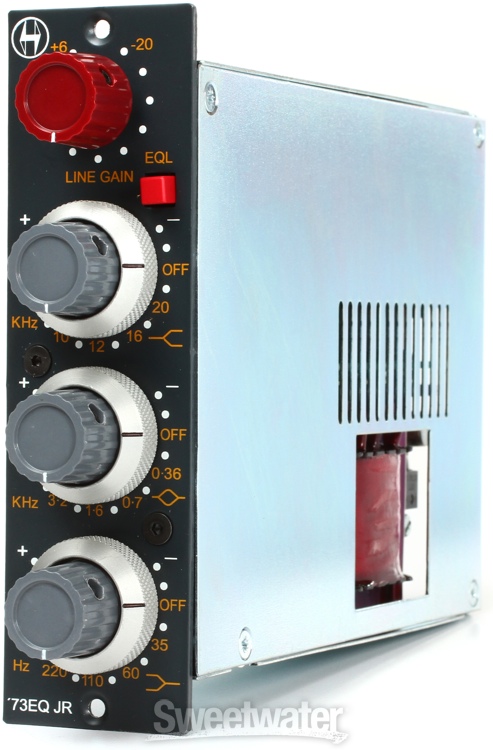

73EQ

∆ Heritage Audio 73EQ JR 500系列均衡器

在麦克风前置放大器之后,500系列机架中 重要的模块通常是均衡器。有各种各样的功能,是你产生大量“颜色”的地方。均衡器的两种基本类型是图形和参数。每个人都有自己的优势和好处。

使用图形均衡器,通常会有滑块在给定频率以及相邻频率上增加或减少信号。受影响频率的带宽被称为“Q”。这个Q通常固定在一个图形均衡器上,但有时它取决于程序,在这里你增加或减少的越多,频率范围就变得越紧。因为您可以使用滑块的位置来可视化波形的整体外观,所以它被称为图形风格均衡器。它向您展示了整体频率输出的图片。例如,提高高频和低频,并从两端逐渐降低到中频,会产生臭名昭著的“笑脸”均衡器。

参数均衡器的工作原理完全不同。使用参数,您可以选择一个特定的中心频率以及要影响的相邻波段的宽度,然后提高或减弱该部分频谱。这种类型的均衡器通过让你控制三个方面:音量、频率和q,给你更大的声音控制能力

通常,均衡器位于麦克风前置放大器之后,但你总是可以尝试看看什么 适合你。均衡器非常适合500系列格式,因为它们可以在很小的空间内专注于工作的这一方面。当你有麦克风前置/均衡器组合时,通常会占用更多空间,不适合缩小到500系列。当然,另一个好处是你可以从一个制造商那里得到麦克风前置,从另一个制造商那里得到均衡器。500系列使这成为可能。所以,混合搭配,尝试寻找 适合你的声音和风格的EQ。

500系列压缩

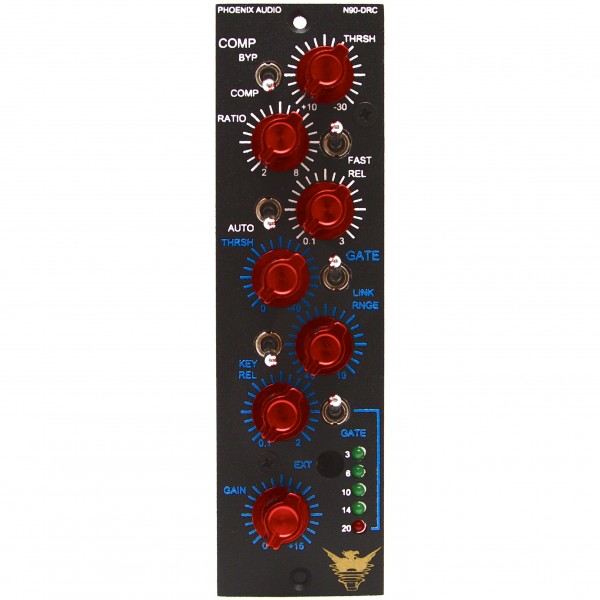

phoenix n90 front

∆ Phoenix Audio N90-DRC/500 500系列压缩模块

压缩是声音的关键组成部分之一,有很多种选择。三种主要类型是VCA,场效应晶体管和光电,每一种都有其优点和标志性的声音。在许多情况下,压缩器会在信号链中位于麦克风前置和均衡器之后,但是没有关于如何使用压缩器的硬性规定。您的使用将在某种程度上取决于您选择的压缩机的类型,因为三种类型中的每一种都有优点和缺点,这取决于您使用的材料。

当为500系列格式重新设计复古款式时,许多制造商选择升级带有额外选项的款式,例如立体声连接或侧链控制,因此检查规格是有帮助的,而不仅仅是假设您正在获得复古comp的迷你版本;你实际上可能得到的比你预期的要多。在大多数情况下,尺寸较小的型号听起来会非常接近它们较大的老型号,并为您提供所有的控制和仪表,这些都出现在完整的机架尺寸中。除了过去古老的型号之外,500系列压缩机 域充满了新的设计,推动了压缩机听起来像什么以及它能做什么的界限。

浏览不同的产品,您一定会找到可以纳入您工作流程的东西。同样,在构建理想的500系列机架时,混合搭配方法为您提供了 大的灵活性。如果你想要资讯更多,乐王很乐意为您服务。
